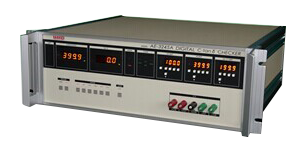

AE-3245A 5分類電容計
- 接觸檢查功能為標準配備
- 測量頻率：120Hz [正弦波形]
- 測量時間：約105msec.[包含接觸&殘留電壓檢查時間]
- 測量範圍：C[0～39.99mF]/tanδ[0～199.9%]
- 通過內建比較器功能以5種分類判斷表示及輸出
- Centronics輸出為標準配備
測量範圍及基本精度C：200 (digit )～3 999( digit )/tanδ< 99.9%適用(環境溫度23℃± 5℃)
|
量程 |
400nF |
4μF |
40μF |
400μF |
4mF |
40mF |
|
C精确度 |
±0.5%±2(digit) |
±2%±2(digit) |
±2%±5(digit) |
|||
|
tanδ精确度 |
 |
|
||||
|
测量模式 |
串联等效电路或并联等效电路 |
|||||
|
測量模式 |
串聯等效電路 |
|
測量信號水平 |
約400mV(r.m.s.)以下 |
|
測量方式 |
電壓，電流，由防護端子的5端子構成 |
|
測量頻率 |
120Hz ± 0.1%，正弦波形 |
|
測量端子 |
前面板部：接線柱5端子 |
|
接觸·檢查 |
輸入端子的1端子以上查出接觸電阻大約200 Ω以上時為錯誤測量 |
|
殘留電壓檢查 |
用4端子連接測量樣品的未放電電壓查出約2.2V以上時保護測量電路(輸入保護) |
|
測量時間 |
【HOLD模式測量時間】約105msec. |
|
【接觸·檢查&殘留電壓檢查】約27msec. |
|
|
【測量穩定時間】約45msc. |
|
|
【連測量端子開放】約96msec. |
|
|
【空轉模式測量時間】約3次/秒 |
|
|
判斷結果表示 |
電容量[C]：CLO，CLG，CGO，CHG，CHI |
|
判斷結果外部輸出 |
GO1，GO2，CNG，DNG |
|
控制信號 |
輸入：START，HOLD，RESET，CINH，SHIFT，NINH，GINH |
|
輸出：GO1，GO2，CNG，DNG，CER，COV，DER，DOV， |
|
|
數據介面 |
Centronics輸出 |
|
使用周圍環境 |
溫度：0℃~ +40℃， 濕度：80％以下(不結露) |
|
所要電源 |
AC 85V ~ 265V50 ~ 60Hz約45VA |
|
外形尺寸 |
432(W) × 1 49(H) × 450(D )mm (不含有橡膠腳等的突起物。) |
|
重量 |
約10kg |
※在tanδ為100.0%～199.9%的場合C及tanδ的精度成為上述的2倍
